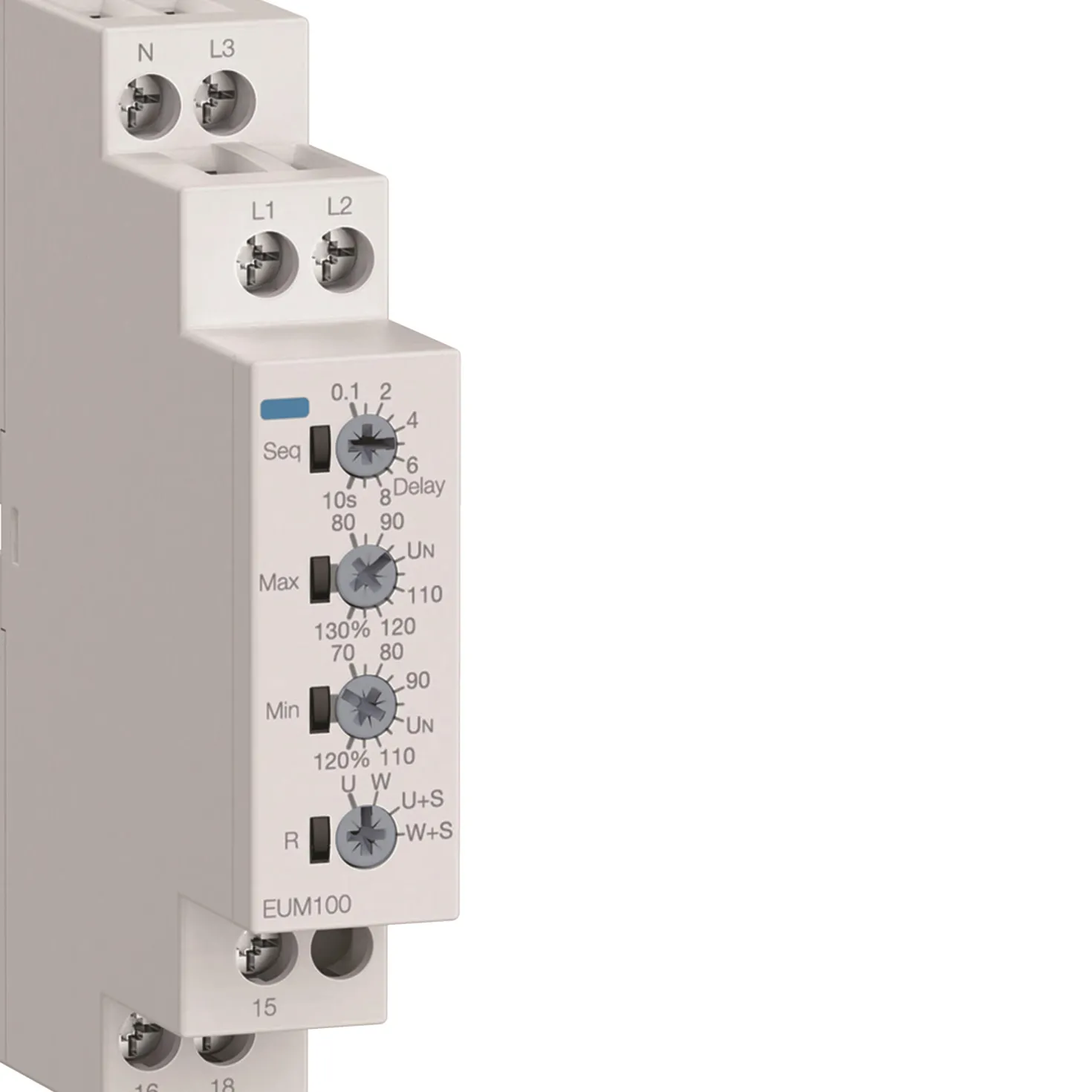

Fasföljdsrelä

Hager spänningskontrollrelä övervakar spänningen i både 1-fas- och 3-fasnät och möjliggör inställning av tröskelvärden, utlösningsfördröjning samt övervakning av fasbortfall och fasföljd. Spänningsmätningen är av typen AC och omfattar intervallet 161–520 V, med reaktionsvärde 161 V. Enheten saknar funktioner för likspänningsöver- eller underspänning och har ingen överspänningsövervakning för varken 1-fas eller 3-fas, samtidigt som underspänningsövervakning och hysteres kan användas för både 1-fas och 3-fas. Tröskelvärden och övriga inställningar justeras med fyra potentiometrar och fyra kontrollampor visar enhetens och installationens status. Fördröjningstiden för frånkoppling kan ställas in mellan 0,1 s och 10 s, och spänningskontrollreläet har en växlande kontakt som indikerar fel (250 V, 5 A). Anslutning sker med skruvanslutning och enhetens mått är 17,5 mm i bredd, 87 mm i höjd och 65 mm i djup.
Specifikationer
