Logikmodul

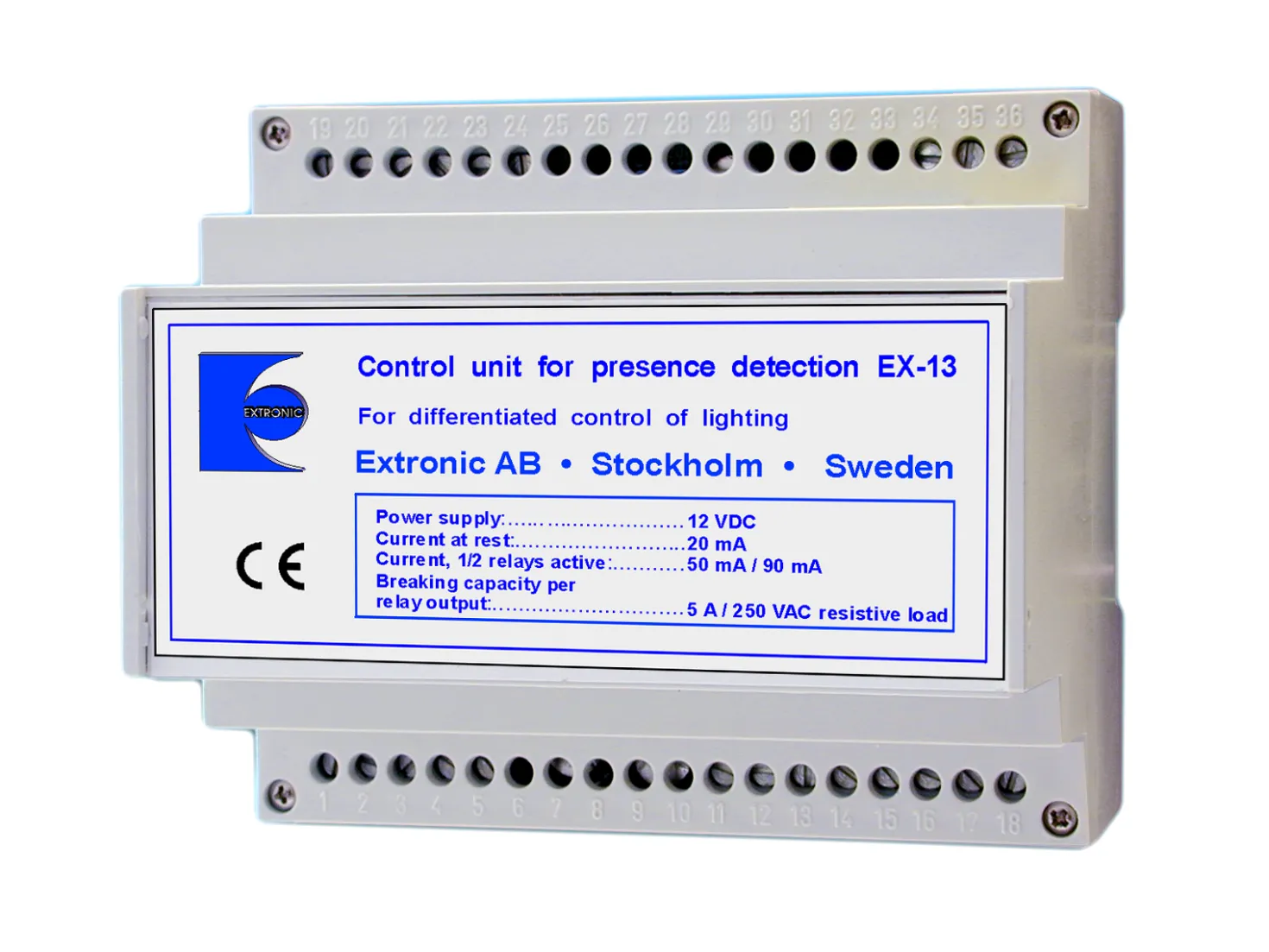

EX-13 är en logikmodul för differentierad styrning av belysning med närvarodetektorer PD-2200 i fyra olika belysningsnivåer samt för styrning av ventilationen. EX-13 har även ingång för en fotocell som automatiskt blockerar tändning av grundljuset om det naturliga ljuset är tillräckligt. Via en spärringång kan upptändningen spärras med exempelvis ett kodlås eller en kortläsare så att endast behöriga personer kan tända full belysning. Kan även programmeras för styrning av två separata lokaler med var sin närvarodetektor. I varje lokal kan två belysningsnivåer hanteras. Då närvaron upphör släcks belysningen automatiskt efter inställd tidsfördröjning (ställs in i detektorn). Belysningen kan även släckas manuellt.

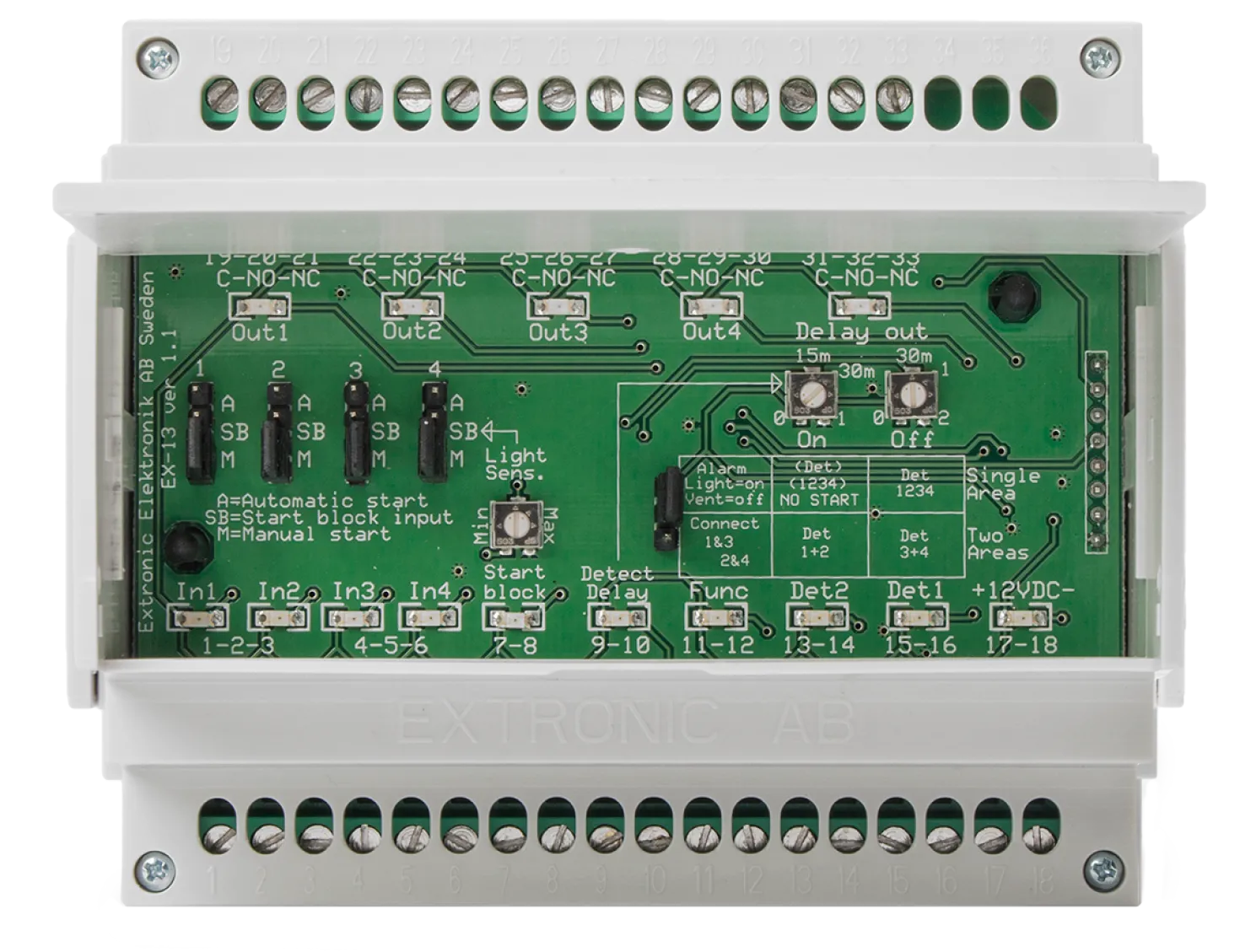

Ventilationen styrs automatiskt via en separat utgång. En inställbar tillslagsfördröjning förhidrar att ventilationen startar vid kortare närvaro. När närvaron upphör går fläktarna under under inställd frånslagsfördröjning så att utventilationen av lokalen säkerställs. Ventilationen kan även startas manuellt med en impulsryckknapp men ej stängas av manuellt. All programmering sker enkelt med byglar och funktionen indikeras med lysdioder vid ingångar och utgångar. Använd separat kontaktor vid anslutning av lysrör och större induktiva laster.
Specifikationer
