Takarmatur

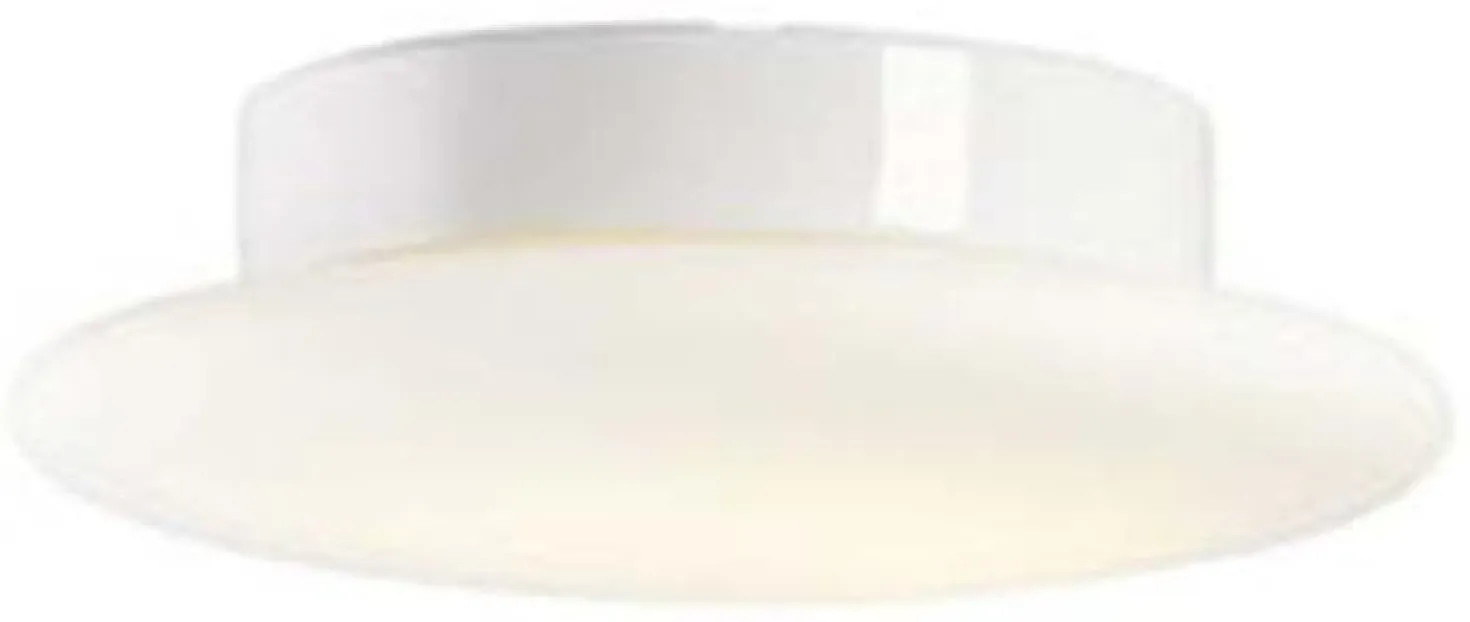

Cairo Medium LED, en större variant i Ifö Electrics Aton-serie, försedd med LED-modul. Armaturen har keramisk sockel med matt opal kupa. Cairo Medium är lämplig att montera både på vägg och i tak såväl inom- som utomhus.

Silikontätning mellan glas och sockel. Två Ø6 mm hål för montage, CC-mått 133 mm, alternativt två dolda hål Ø5 mm, för CC-mått 70 mm. En kabelgenomföring i botten med uttag för två nätkablar. Kopplingsplinten på LED-modul för max 2 x2,5 mm2. Överkoppling är möjlig. Bottengenomföring och tre brytväggar. Petskydd och skydd mot strilande vatten från alla vinklar.

Installation

För in nätkabeln genom kabelgenomföringen ibotten. Fäst armaturen på vägg eller i tak med lämpliga skruvar, se till att pil och texten UP i bottenav sockeln pekar uppåt vid väggmontage. För upp kablarna genom öppningen bredvid kopplingsplinten på LED-modulen och skruva sedan fast LED-modulen med de två medföljande skruvarna. Anslut ledarna till kopplingsplint. Skruva sedan på kupan genom att skruva den medsols. Se till att packningen mellan glas och sockel sitter på plats.
Specifikationer
